| 产品特性：刚性强 | 类型：龙门钻床 | 品牌：kasry |
| 型号：KD-PMD | 控制形式：数控 | 产品类型：全新 |
| 是否库存：否 | 售后服务：一年保修 | 主电机功率：15kw |
| 轴数量：三轴 | 钻孔直径范围：10-60mm | 主轴转速范围：3000rpm |
| 主轴孔锥度：2.5 | 适用行业：钢结构建筑 | 布局形式：卧式 |
| 适用范围：通用 | 作用对象材质：金属 | 是否跨境货源：否 |
钢结构法兰钻-高效钻孔数控平面钻床

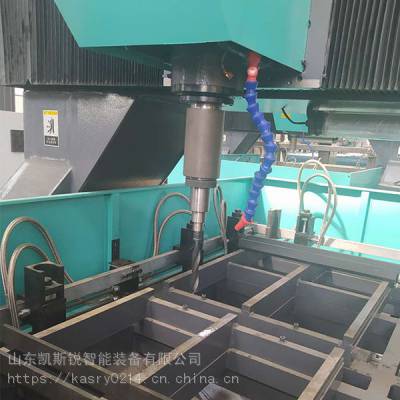

钢结构法兰钻-高效钻孔数控平面钻床 结构构造
1.床身由机座、框式支撑架和活动支撑条组成
2、工作台面上安装有框式支撑架
3、框式支撑架上面与活动支架组合安装，由蝶形螺钉固定，
松紧蝶形螺钉调节活动支架之间的距离以满足加工工件的支撑。
加工区域分四个加工区(ABCD)
特点：
可以一边钻孔，一边装卸工件
同时还能进行钻孔加工文件编程。
每个区的压料油缸有3个
可一次装夹单块或重叠装夹多块钢板。（叠加总体高度不大于100mm）
技术参数：
型号 | 单位 | PD2016型 | |
工件尺寸 | 长度×宽度 | mm | 2000×1600 一件 |
1000×1600 二件 | |||
1000×800 四件 | |||
叠加厚度 | mm | 100 | |
销钻主轴 | 主轴数量 | 个 | 1 |
主轴型号 | 莫氏4#锥孔 | ||
主轴转速 | r/min | 120-560变频器无级变速 | |
进给方式 | 液压自控行程钻削动力头 | ||
进给行程 | mm | 180 | |
钻孔直径 | mm | Φ12-Φ50（选配Φ12-Φ63） | |
主电机功率 | KW | 5.5 | |
工件液压夹紧 | 夹紧缸数量 | 支 | 12 |
夹紧力/支 | KN | 7.5 | |
夹紧方式 | 脚踏开关控制 | ||
液压泵压力 | MPa | 6 | |
液压油箱容量 | L | 100 | |
电气控制 | 控制方式 | PLC+上位计算机 | |
X轴伺服电机 | KW | 2 | |
Y轴伺服电机 | KW | 1.5 | |
钻孔精度 | 钻孔精度 | mm | ±0.5mm |
重复定位精度 | mm | ±0.1mm | |
冷却方式 | 强制循环水冷却 | ||
排屑方式 | 平板链式自动排屑器 | ||
主机尺寸 | 长x宽x高 | mm | 3500x2650x2870 |
机器重量（约） | T | 6 | |
