| 产品特性：刚性强 | 类型：深孔钻床 | 品牌：kasry |
| 型号：KD-PMD-2016 | 控制形式：数控 | 产品类型：全新 |
| 是否库存：否 | 售后服务：一年保修 | 主电机功率：12kw |
| 轴数量：三轴 | 钻孔直径范围：10-60mm | 主轴孔锥度：2.5 |
| 适用行业：不锈钢制品 | 布局形式：卧式 | 适用范围：通用 |
| 作用对象材质：金属 | 是否跨境货源：否 |

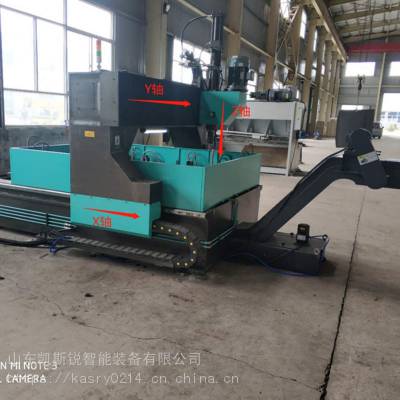

大型板材冲孔机床-数控高速平面钻床
大型板材冲孔机床-数控高速平面钻床
该机主要用于钢结构，铁塔、桥梁、机械加工等行业的连接板、地脚板的钻孔和铁削加工；锅炉、石化、压力容器等行业管板、折流板及法兰的钻孔和铳削加工：可以钻通孔、盲孔、阶梯孔、孔端倒角及轻铳加工
本机主要由床身、龙门、钻铁动力头，电气控制系统、集中润滑系统、冷却排屑系统等组成。
*床身采用优质灰口铸铁铸造，无需制作基础。
*龙门移动双侧双电机双丝杠同步双驱，性能稳定、运动灵活，定位准确。
*采用滑台式钻铳动力头，能实现快进-工进快退的自动转换，具有自动断屑功能。
*采用台湾BT40主轴，可采用硬质合金内冷钻头，加工效率极高。
*配备气动打刀缸自动换刀，可选配刀库。
*可直接转换Auto CAD图纸生成加工程序。
*自动排屑，冷却液循环使用。
数控平面钻床
是一款高效率的平板钻孔加工设备。
设备主要由床身、龙门、动力头、自动排屑与循环冷却系统、电气系统等组成。
具有高精度、高效率、高刚性、高可靠性等特点
加工区域分四个加工区，可以一边钻孔，一边装卸工件，同时还能进行钻孔加工文件编程。
数控平面钻床的数控轴
1、液压进给的是二轴（X轴和Y轴）
2、伺服进刀的是三轴（X、Y、Z轴）。
床身
1.床身由机座、框式支撑架和活动支撑条组成
2、工作台面上安装有框式支撑架
3、框式支撑架上面与活动支架组合安装，由蝶形螺钉固定，
松紧蝶形螺钉调节活动支架之间的距离以满足加工工件的支撑。
加工区域分四个加工区(ABCD)
特点：
可以一边钻孔，一边装卸工件
同时还能进行钻孔加工文件编程。
每个区的压料油缸有3个
可一次装夹单块或重叠装夹多块钢板。（叠加总体高度不大于100mm）
型号 | 单位 | PD2016型 | |
工件尺寸 | 长度×宽度 | mm | 2000×1600 一件 |
1000×1600 二件 | |||
1000×800 四件 | |||
叠加厚度 | mm | 100 | |
销钻主轴 | 主轴数量 | 个 | 1 |
主轴型号 | 莫氏4#锥孔 | ||
主轴转速 | r/min | 120-560变频器无级变速 | |
进给方式 | 液压自控行程钻削动力头 | ||
进给行程 | mm | 180 | |
钻孔直径 | mm | Φ12-Φ50（选配Φ12-Φ63） | |
主电机功率 | KW | 5.5 | |
工件液压夹紧 | 夹紧缸数量 | 支 | 12 |
夹紧力/支 | KN | 7.5 | |
夹紧方式 | 脚踏开关控制 | ||
液压泵压力 | MPa | 6 | |
液压油箱容量 | L | 100 | |
电气控制 | 控制方式 | PLC+上位计算机 | |
X轴伺服电机 | KW | 2 | |
Y轴伺服电机 | KW | 1.5 | |
钻孔精度 | 钻孔精度 | mm | ±0.5mm |
重复定位精度 | mm | ±0.1mm | |
冷却方式 | 强制循环水冷却 | ||
排屑方式 | 平板链式自动排屑器 | ||
主机尺寸 | 长x宽x高 | mm | 3500x2650x2870 |
机器重量（约） | T | 6 | |
凯斯锐数控平面钻后期的优势
1、数控平面钻铣(BT40主轴)
2、改造成内冷铲钻模式
3、多头钻孔模式（多头铲钻）
是不是很神奇呢，加入凯斯锐的客户名单吧，给你质的飞越。
